| 手動截止閥 |
| 產品型號：J/L11W |
|
|
產品引用標準：
螺紋可按BSPT、BSP、NPT、DIN259/2999生產 |
|
主要性能規范：
公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180℃
|
產品結構特點：
硅溶膠精密鑄造不銹鋼閥體、閥蓋
適用于水、油、汽及某些腐蝕性流體介質
常溫額定工作壓力為200PSI（1.6Mpa） |
主要零件的材料說明：
|
ITEM
|
部件
|
材質
|
|
1
|
閥體
|
CF8/CF8M
|
|
2
|
閘瓣
|
304/106
|
|
3
|
閥桿
|
316
|
|
4
|
閥蓋
|
CF8/CF8M
|
|
5
|
密封墊
|
PTFE
|
|
6
|
平墊
|
304/106
|
|
7
|
填料
|
PTFE
|
|
8
|
壓環
|
304/106
|
|
9
|
壓蓋
|
CF8/CF8M
|
|
10
|
手輪
|
ALUMNUM ALLOY
|
|
11
|
銘牌
|
ALUMNUM ALLOY
|
|
12
|
螺母
|
304
|
|

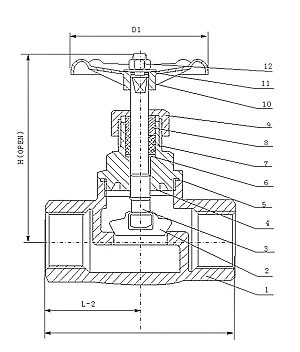

主要外形尺寸：
|
SIZE
|
d
|
L
|
D1
|
H
|
Cv FACTORY
|
|
1/2"
|
15
|
66
|
70
|
100
|
3.8
|
|
3/4"
|
20
|
80
|
70
|
106
|
7.0
|
|
1"
|
25
|
90
|
80
|
118
|
11.0
|
|
1-1/4"
|
32
|
105
|
100
|
134
|
21.0
|
|
1-1/2"
|
40
|
120
|
100
|
152
|
29.0
|
|
2"
|
50
|
141
|
110
|
172
|
50.0
|
|
